　　在化工安装和工业设施安装工程中，经常遇到蒸发量不超过二十吨的散装胀接锅炉。这类锅炉一般体积庞大，零部件多，施工程序繁琐，安装周期较长，劳动生产率相对较低。我们通过工种实践，对该类锅炉的安装从施工组织，技术管理，质量控制以及施工程序、机具配备等方面作了一些探索，取得了一些经验。本工法适用于现场组装的、蒸发量在4～20t/h的散装胀锅炉。本工法的特点是：在锅炉安装全过程中，推行先进的施工工艺，采取科学的管理办法，对安装质量预控，提高工程质量；尽量提高机械化施工程度，减轻劳动强度，提高生产率和经济效益。

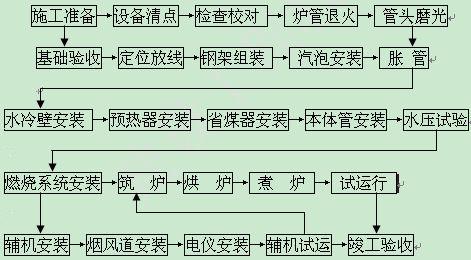

　　在以上步骤中，炉管胀接是最重要的，也是较容易出问题的工序，它对整台炉的安装质量起决定性作用。因此，安装过程中，在兼顾全面的同时，将炉管胀接作为质量控制的重点，给予充分重视。

　　胀管的原理是；利用金属塑性变形和弹性变形的性质，在胀接管头插入汽包管孔中后，利用胀管器从管内壁施加径向力向外扩张，使管头产生塑性变形。当管外径与管孔壁完全接合，径向力开始传到管孔壁上，使管孔产生一定的弹性变形。当胀管达到要求退出胀管器以后，被胀大的管子外径（已产生塑性变形）基本保持不变，而管孔由于只产生了弹性变形，当外力撤去后，就力图恢复原状，其弹性力将管子牢牢箍紧，达到胀接目的。

　　2.炉管校对采用校管平台，按实际尺寸放样，提高校管精确程度，保证锅炉安装质量。

　　3.炉管退火采用“铅浴法”，用热电偶控制温升，加热均匀，温控准确，退火质量高。

　　5.胀接采用电动胀管机，由自动控制仪自动控制。按经过试胀预选的胀管率进行炉管胀接。机械化程度高，胀紧程度易于掌握。

　　（1）锅炉钢架采用现场分散组对的方法进行安装。安装前依据基础图和钢架图精确定位放线）钢架应安装一件，找正一件。严禁在未找正的构件上进行下一工序的安装工作，以免造成难以消除的积累误差。

　　（1）先安装有支座的一个汽泡（一般为上汽泡），该汽泡找正后加临时固定，防止在以后的安装过程中移位。

　　（2）另一个汽泡（无支座的汽泡）放置在可调节的临时支架上，以上汽泡为基准对其进行找正。

　　（3）汽泡纵横方向的水平以其上的水平中分线（一般制造厂应在汽泡两端作出标记，现场复查）为基准，用玻璃管水平仪进行找平。下汽泡的纵横中心位置从上汽泡中心往下吊垂线.受热面管子的安装

　　管子在校管平台上进行检查和校正。校管平台上应放出弯管大样，将炉管逐根进行检查。如有超差现象应予以校正。

　　（2）管子检查完毕，应进行编号。编号应醒目且具有方向性。即在安装过程中，不至于搞错方向。

　　（3）管端退火。用铅浴法对胀接管管端进行退火，退火长度不小于100㎜，退火温度为600～650？C，保持12～15分钟，然后放入石棉灰中缓冷至常温。硬度抽检HB170。

　　（5）试胀。用和正式胀接相同规格，同材质，同硬度的管和板（由锅炉厂供）进行试胀，通过试胀，确定合理的胀管率。

　　（6）胀管。先胀基准排，然后采用反阶梯式顺序依次完成胀管作业。胀管时应坚持经常检查，防止出现较多不合格胀口。

　　2、达到《机械设施安装工程施工及验收规范TJ231-78》各项技术指标；3、符合锅炉制造厂各项设计要求。

　　（1）电动胀管，自动控制仪控制胀管率。该方法的特点是：使用带自控仪的电动胀管机，通过试胀，确定一合理的胀管率H，对应该H值，就有一定的胀紧扭矩和一定的电流，控制该电流，即可达到控制胀管率的目的。具体作法是：将试胀时选定的电流，作为电动胀管机自控仪设定值，胀管时，当达到该电流，即达到了预选的胀紧值，胀管机自动退出。

　　（2）百分表控制管外径胀管法。该法的特点是：胀管时用带百分表的专用量具测量炉管外径，当达到预定的胀管值时，即停止胀管。使用该方法操作技术简单，胀接质量稳定，能可靠的实行予控制。

　　4、推行“工程质量责任制”，将施工任务与施工质量挂钩。层层分解，落实到人，使每个施工者对自已所承担的施工项目技术要求，质量标准清楚，并对此承担责任。

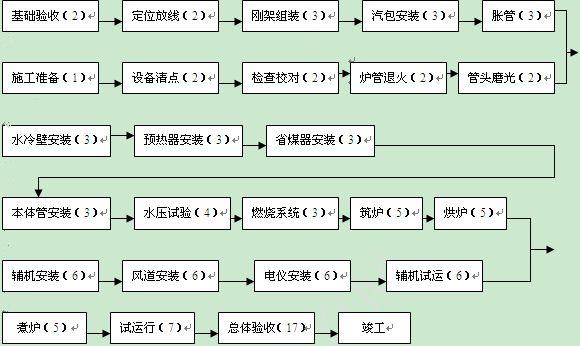

　　以两台SHL-10-1.27A型锅炉安装为例，施工工期为90天，施工人员及数量见表二。

　　锅炉安装除遵守一般安全规章制度（如《炼油化工施工安全规程》、《建筑安装工人安全操作规程》）外，还应从以下几个方面采取措施：

　　1.进入汽包内施工，行灯电压为12V，且应加通风装置。汽包外应有人监护。

　　2.电气设备应加保安装置，防止触电事故。3.用四氯化碳清洗管头和管孔时，应通风良好，防止中毒。

　　1.单位工程编制施工预算，施工预算中对各种材料用量作了详细规定，用以指导内部各种物料的消耗以及库存。施工预算原则上不得突破施工图预算，如有突破，应找出原因，予以纠正。

　　2.单项工程实行限额领料制度。向施工作业组下达施工任务的同时，下发限额领料单，作业组以此为依据，领用材料，不得超额。

　　该工法由于提高了机械化施工程度，降低劳动强度，并且有一定的社会效益和经济效益，自开发以来，被有关安装队承认并采用。例如在国营二三九厂供热工程项目施工中，由于采用了该工法，二台10吨/时散装胀接锅炉的安装被评为优质工程，工期提前20天，经济效益和社会效益较为显著，事故发生率为零。受到了上级和当地劳动监察部门的好评。

　　同时，我们也认识到该工法还存在许多不足之处，如炉管胀接工艺的改进和提高，以期胀管质量得到一定效果控制；对不同型式的锅炉应根据详细情况采取更为合理的安装工艺；以及安装现场多专业，多工种施工时，更加科学地作好劳动力的调配和协调，实际做到“人尽其力，物尽其用”。使工程质量，经济效益，安全生产等方面取得进一步的提高。
